受託検査のご案内inspection
数々の部品製作で培ってきた
「高い専門性」と「検査ノウハウ」
お客様の評価目的に合った最適な
手法・条件・設備にてご提案します
対応可能検査
- ①精密寸法測定3次元座標測定機、輪郭形状測定機、表面粗さ測定機、測定顕微鏡
- ②非破壊評価X線CT、非接触デジタイザ
- ③その他試験硬さ試験機、成分分析機、エアリーク試験機

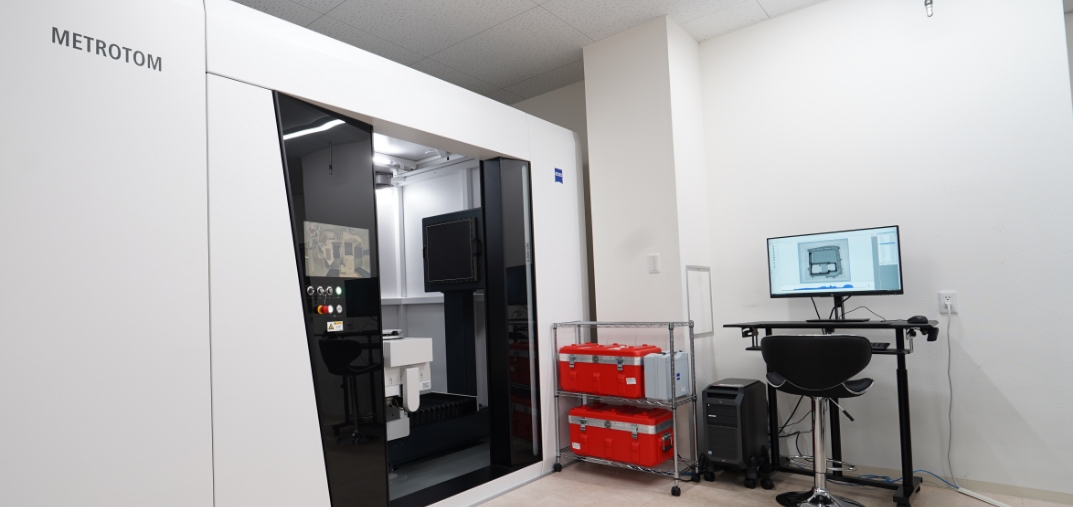

METROTOM1500 G3
| メーカー | カールツアイス |
|---|---|
| 最大管電圧 | 225kV |
| 最大許容荷重 | 50kg |
| ワーク許容最大サイズ | Φ615ｈ800 ※OP使用時 |
| 測定精度（VDI/VDE 2630 sheet 1.3準拠） | MPESD 4.5 + L/50 μm |
X線CT検査費用イメージ
- A
- 基本料 （ワーク固定 + 照射条件出し + テスト撮影）
| 選定要素 | 安価高価 | ||
|---|---|---|---|
| 基本料 | 25,000 | 30,000 | 40,000 |
| 撮影物の大きさ （目安サイズ） |
小物 □100ｍｍ以下 Φ150ｍｍ以下 |
中物 □100～250ｍｍ Φ150～250ｍｍ |
大物 □250ｍｍ以上 Φ250ｍｍ以上 |
| X線透過の 累積肉厚（ｔ） |
30ｍｍ以下 | 30～90ｍｍ | 90ｍｍ以上 |
| 材質 | 樹脂系 | アルミ系 | 鉄系 / 複合材 |
| 撮影目的 （データ鮮明さ） |
観察のみ | 解析 （欠陥・形状等） |
寸法計測 |
- B
- 撮影料 30,000/H
- C
- データ解析、レポート作成料 8,000/H
- A
- B
- C
＝ X線CT検査の総額
サンプル①
依頼品：樹脂成型の小物部品
試料サイズ：Φ100×L100 肉厚＝10
撮影時間：20分
撮影目的：観察のみ（60分）
A
25,000
B
10,000
C
8,000
- A
- B
- C
= 43,000
サンプル②
依頼品：アルミ鋳造の大物部品
試料サイズ：Φ100×L700 肉厚＝50
撮影時間：90分（各30分を3断面に分割撮影し合成）
撮影目的：鋳巣欠陥解析（120分）
A
40,000
B
45,000
C
16,000
- A
- B
- C
= 101,000
